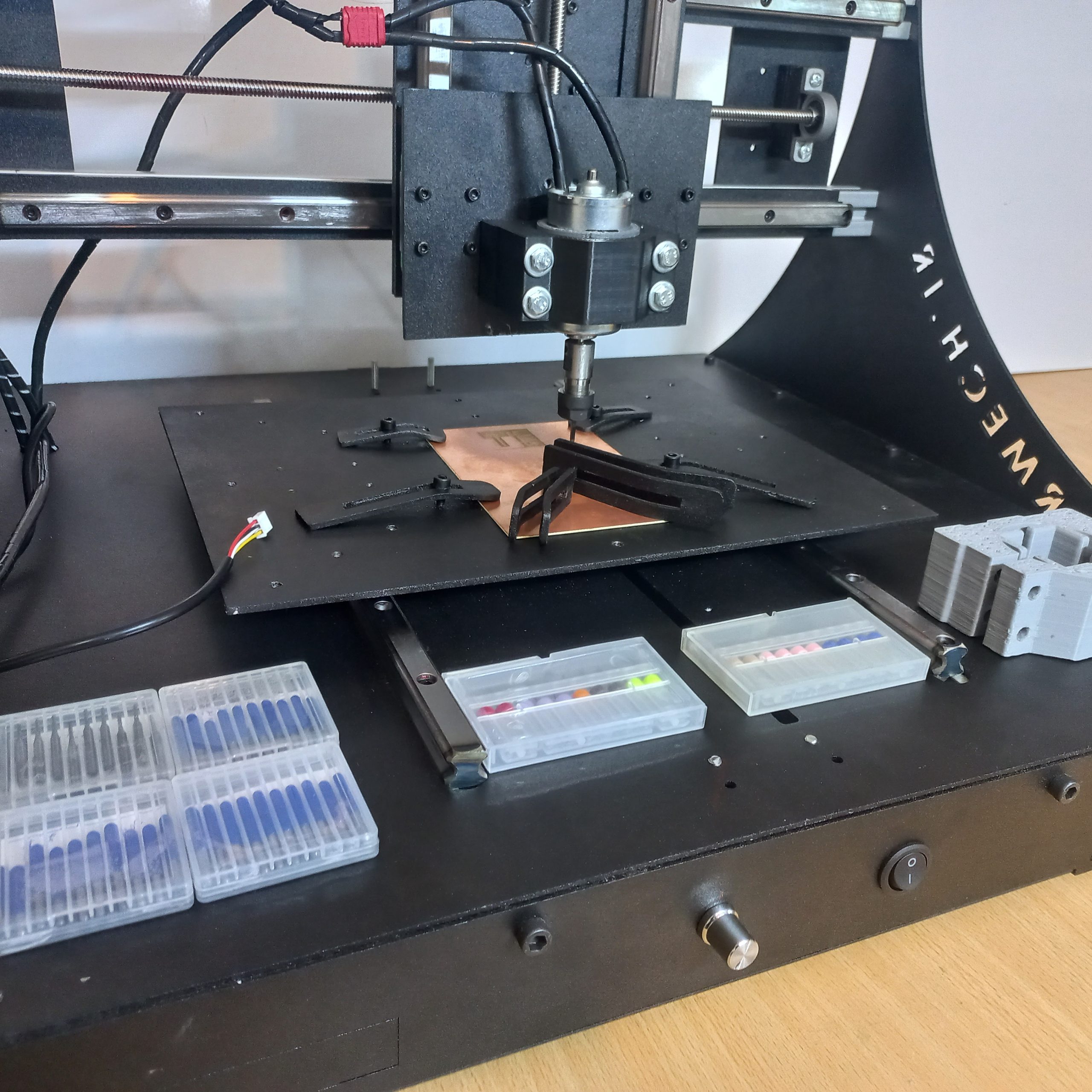

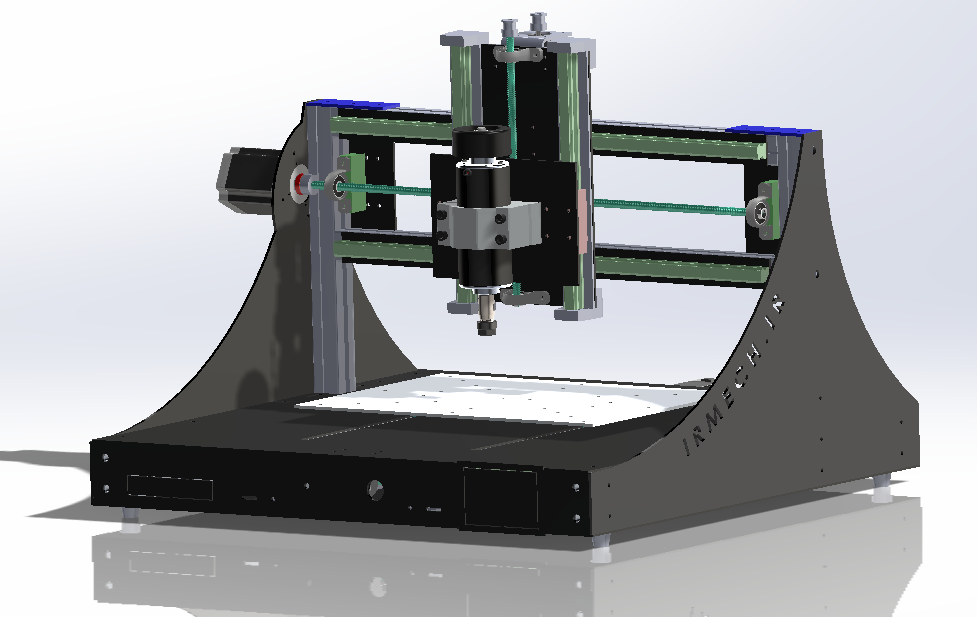

یک دستگاه سی ان سی رومیزی کارامد و بهینه شده نسبت به مدل های قبل با طراحی به روز و زیبا و همچنین مقاوم تر و مستکم تر از دو مدل میکرو و میکرو پلاس با قابلیت های بسیار کاربردی مناسب برای تمام همکاران حوزه الکترونیک و مکاترونیک.
در این مدل تمام باگ ها و نقایص مدل های قبلی بر طرف شده و همچنین سخت افزار آن به روز رسانی شده. استفاده از بدنه برش لیزر شده با دقت 0.01 میلی متر باعث شده که دقت تعامدی دستگاه بسیار بیشتر شود. این امر باعث افزایش دقت دستگاه در پرینت منحنی ها و پد های دایره ای بشود. همچنین تقویت فریم دستگاه با پروفیل های الومینومی سنگین باعث شده تا دستگاه صلبیت بیشتر داشته باشه. صلبیت برای دستگاه سی ان سی پی سی بی یک فاکتور واجب جهت لرزش کمتر میباشد. در ادامه با معرفی بخش های مختلف دستگاه بیشتر با این دستگاه سی ان سی پی سی بی آشنا میشویم.
فریم و بدنه:

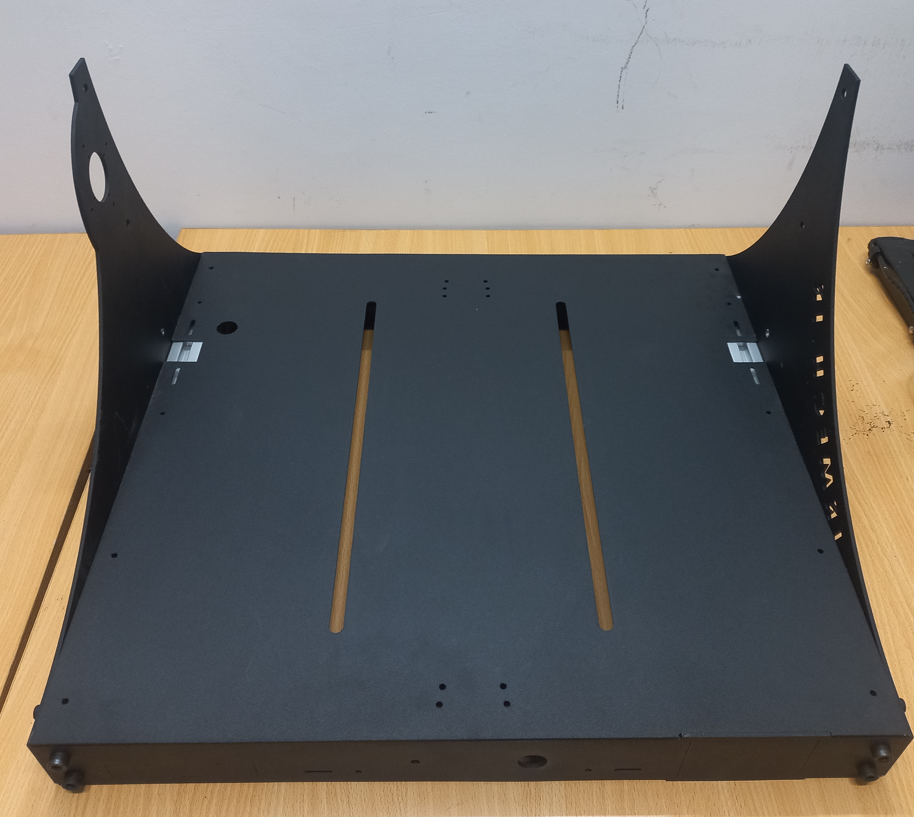

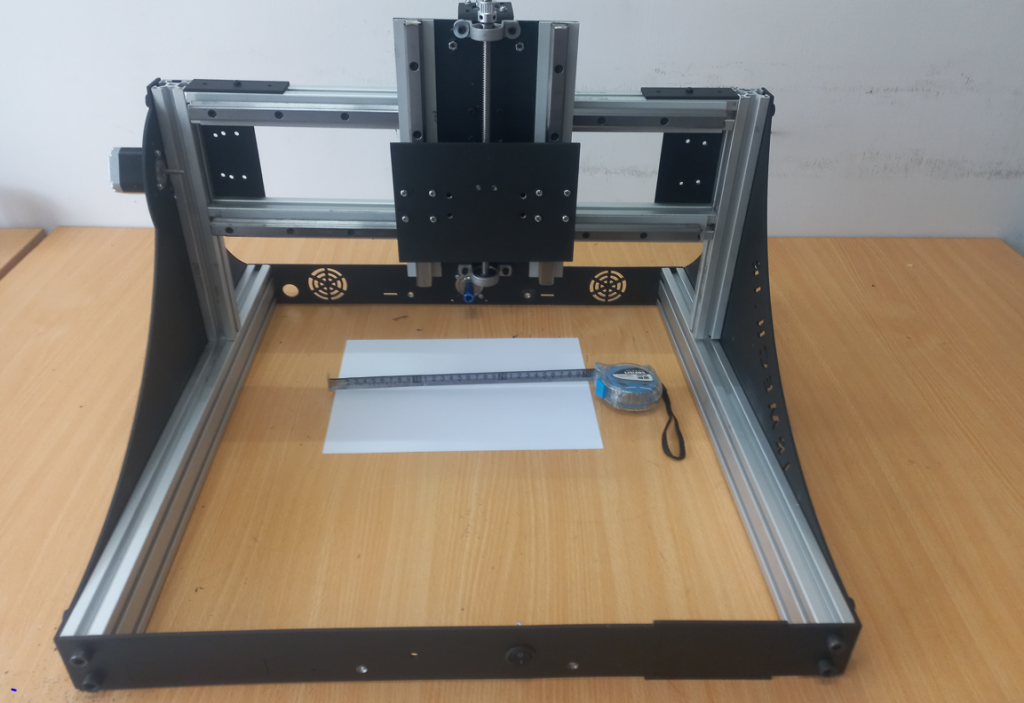

همانطور که قبل تر گفته شد، بدنه دستگاه سی ان سی پی سی بی مدل زیرو به روش برش لیزر تولید شده که این امر تعامد محوری کامل را به دنبال دارد. تعامد محوری دستگاه سبب افزایش چشمگیر دقت دستگاه در ایجاد خطوط منحنی و پد های دایره ای میشود. همچنین این فریم با بهره گیری از رنگ کوره ای بسیار با کیفیت خیال شما را از تشکیل خط و خش روی بدنه راحت میکنید. این دستگاه در دو ترکیب رنگی مشکی و سفید در دسترس خواهد بود.
سیستم حرکتی:

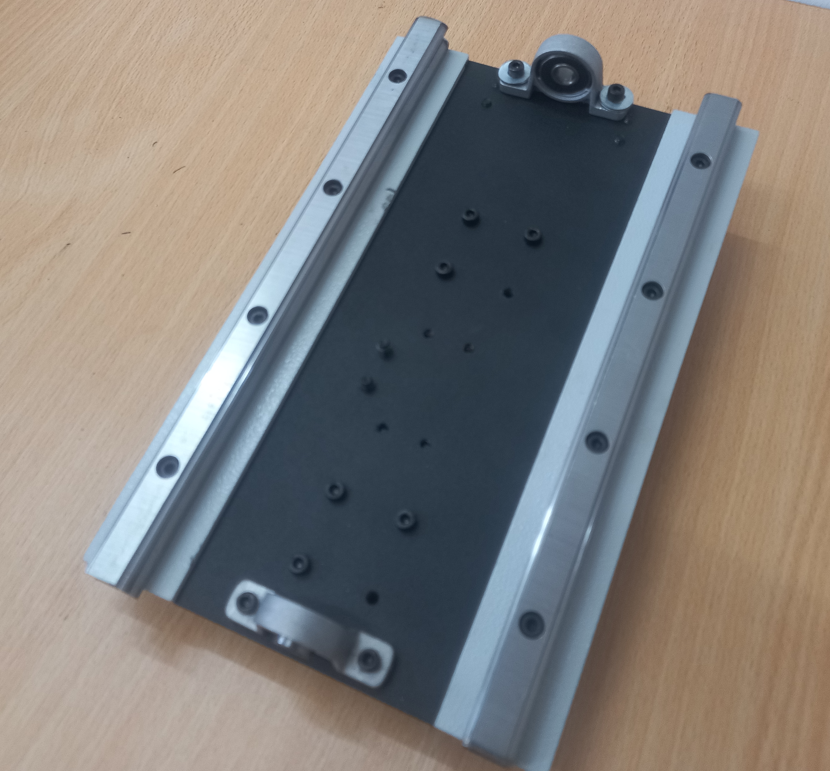

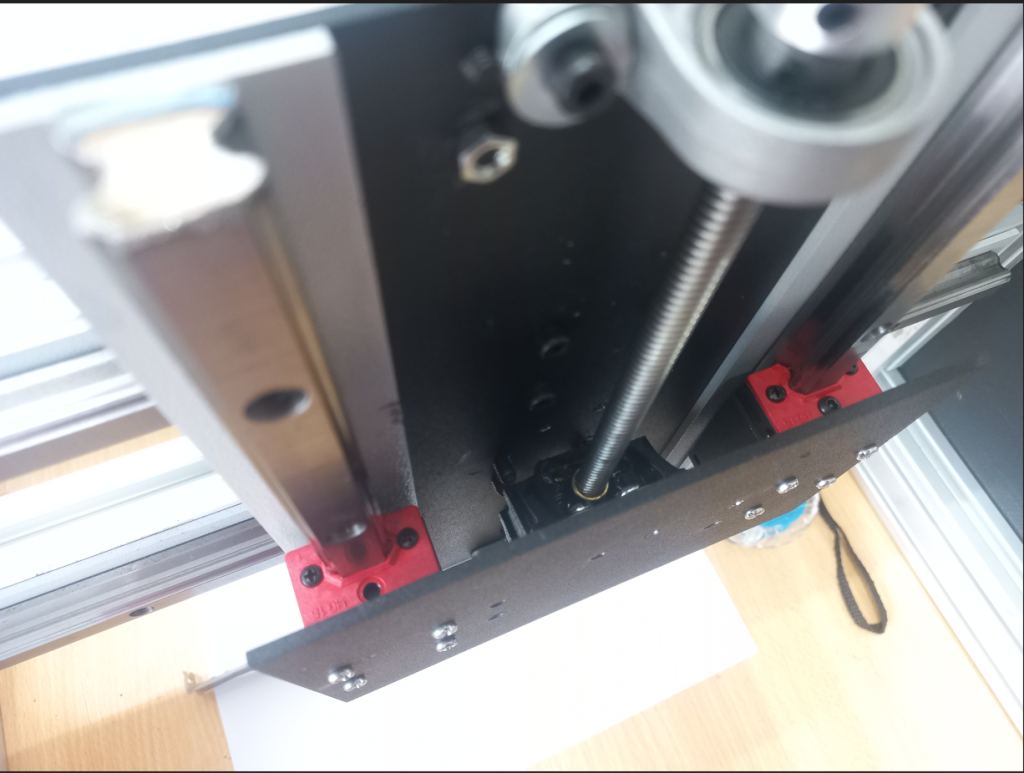

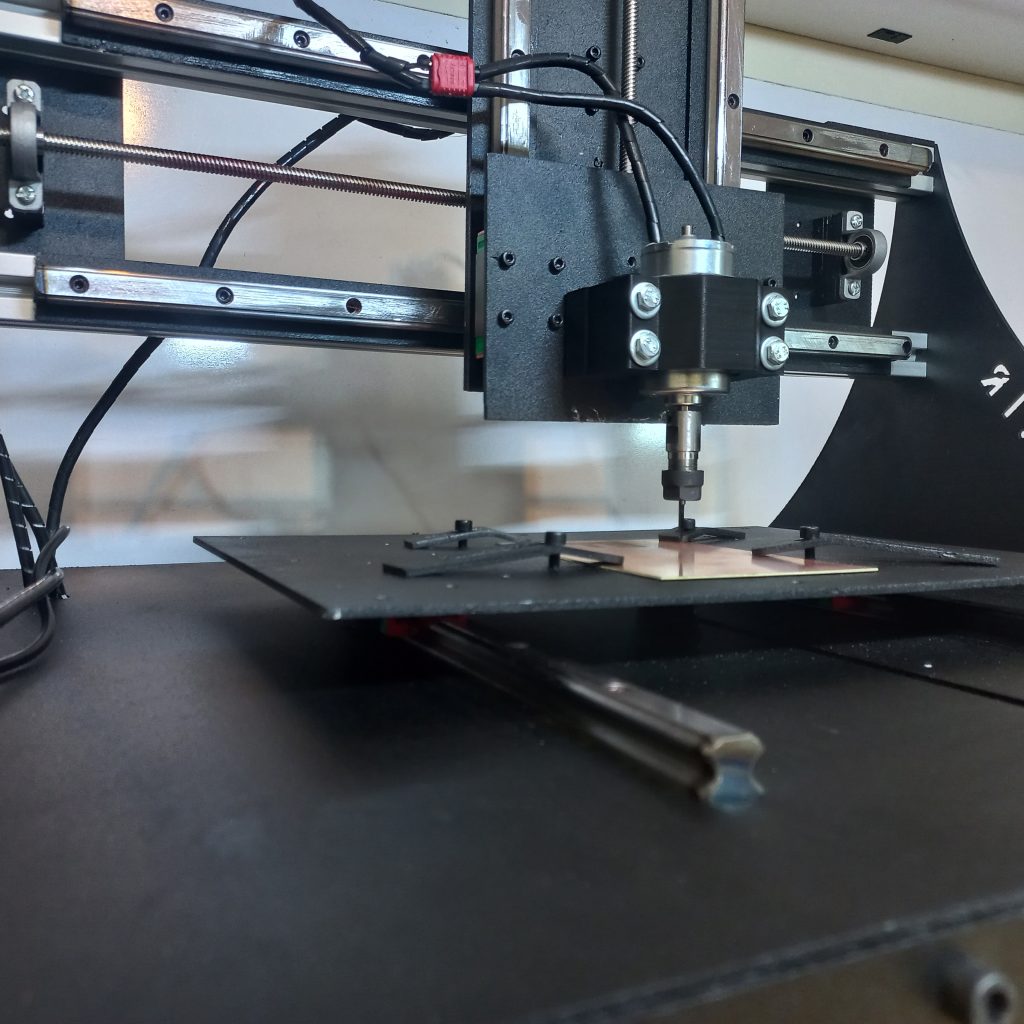

سیستم حرکتی انتخاب شده برای حرکت تمام محوره ها در این دستگاه سی ان سی پی سی بی همانند دو نسخه قبلی یعنی مدل میکرو و میکرو پلاس ریل واگن میباشد، این مکانیزم به دلیل لقی ناچیز بهترین کیفیت و دقت را ارئه میدهد تا شاهد بهترین کیفیت خروجی روی برد های مدار چاپی خود باشید. در تصویر زیر کنسور محور z این دستگاه را مشاهده میکنید که ریل واگن کار شده. همچنین سایر محور ها نیز مانند این محور ریل واگنی میباشد.
مکانیزم انتقال قدرت:

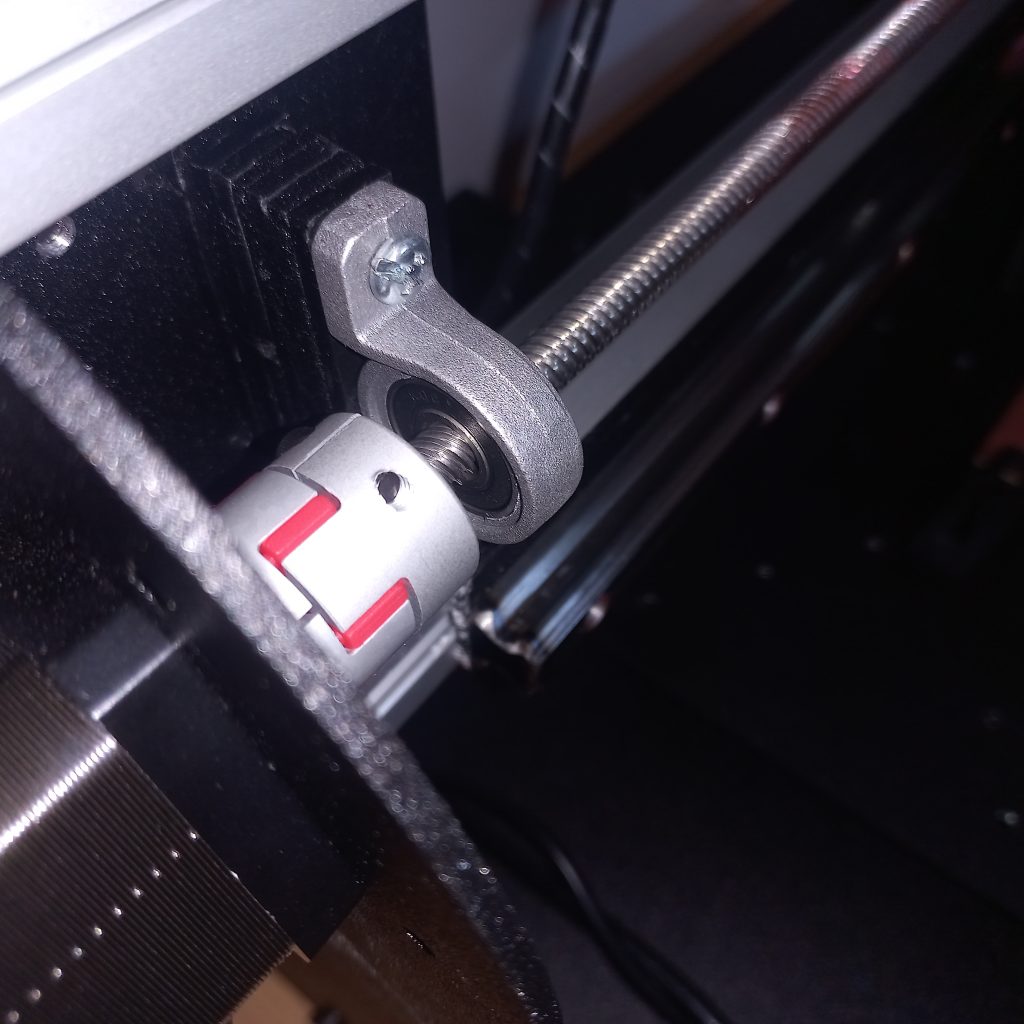

مکانیزم حرکتی در دقت دستگاه های سی ان سی و به ویژه در دستگاه هاسی سی ان سی پی سی بی بسیار موثر هستند.به منظور حرکت محور ها از مکانیزم های مختلفی مانند تسمه، دنده و شانه، لید اسکرو، بال اسکرو و … میتوان استفاده کرد. در مدل ZERO بر حسب سفارش شما مشتریان عزیز از هر دو حالت مکانیزم ها خوب لید اسکرو و بال اسکرو در ساخت دستگاه استفاده میشود. نسخه پایه این دستگاه با لید اسکرو عرضه میشود اما بنا به درخواست مشتری میتواند مدل بال اسکرویی نیز سفارش دهد. لازم به ذکر است که هر دو نوع مکانیزم پاسخگوی نیاز های حرفه ای شما عزیزان میباشد ولی در عین حال مکانیزم بال اسکرو کیفیت و دوام بیشتری ارائه میدهد.
سیستم الکترونیکی:
در مدل ZERO بر مانند مدل های میکرو و میکرو پلاس که از یک کنترلر 8 بیتی استفاده شده بود، از کنترلر 8 بیتی استفاده شده است.اما این مدل قابلیت نصب کنترلر 32 بیتی بنا به سفارش مشتری را دارد. این یعنی دقت حرکتی بالاتر و کنترل رزولوشن بالاتر بر حرکت دستگاه. در نتیجه با سفارش مدل 32 بیتی این دستگاه میتوانید از دقت بالاتری نیز برخوردار شوید.
اسپپیندل دستگاه:
اسپیندل استفاده شده در دستگاه سی ان سی پی سی بی مدل ZERO ایران مکاترونیک یک اسپیندل 50 وات بسیار با کیفیت بوده که با کمترین خروج از مرکز، و دور 3000 تا 6000 سرعت کار شما را بالا برده و صدای بسیار ناچیزی تولید میکند. همچنین این اسپیندل هوا خنک بوده و نیازی به خنک کاری خارجی ندارد.
فضای کار دستگاه:

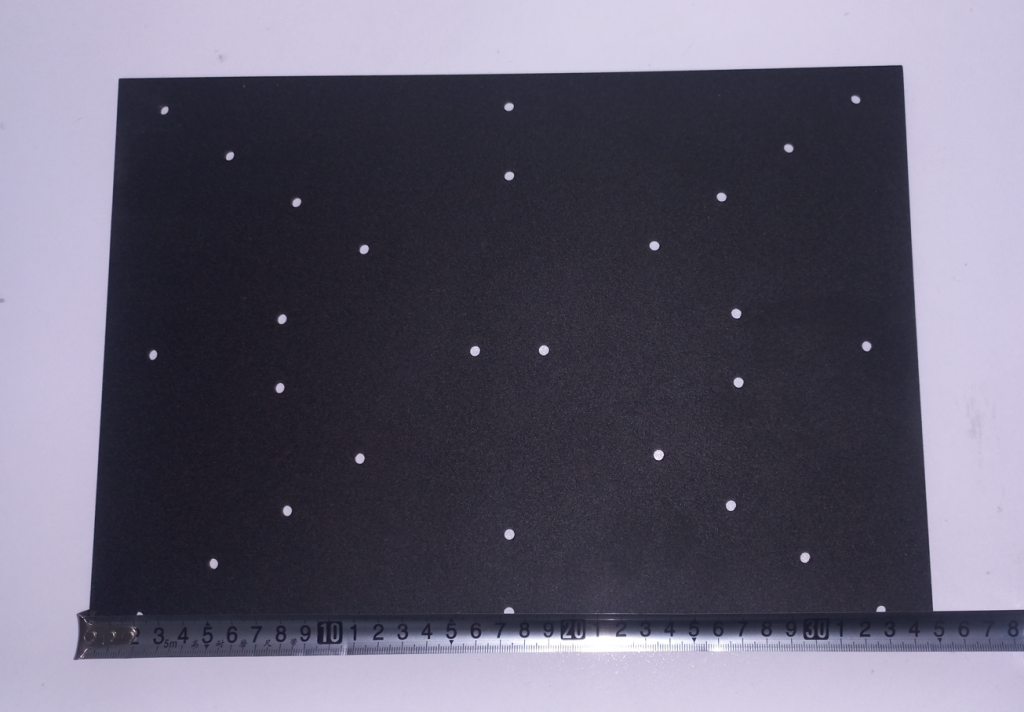

این دستگاه از یک میز کار فولادی به ضخامت 3 میلی متر و ابعاد 35 در 25 سانتی متر بهره میبرد که دارای سوراخ کاری دقیق و متقارن جهت گیره بندی برد خام شما میباشد. همچنین ارتفاع در دسترس محور Z دستگاه حدود 5 سانتی متر بوده که جا به جایی اسپندل دستگاه بدون برخورد به گیره های دستگاه را ممکن میسازد.
مشخصات فنی مدل ZERO:
| وزن | 35 کیلوگرم |
|---|---|
| ابعاد دستگاه | 70 × 70 × 60 سانتیمتر |
| سیستم حرکتی | ریل واگن / لید اسکرو |
| توان اسپیندل | 50 وات |
| میز کار | 25 در 35 سانتی متر |
| آموزش ها و نرم افزار ها | همراه با تمام آموزش ها و نرم افزار های لازم جهت شروع کار با دستگاه |
| پشتیبانی | دارای پشتیبانی تلفنی و اینترنتی جهت رفع مشکلات شما عزیزان |
| خدمات پس از فروش | 5 سال خدمات پس از فروش شامل تامین قطعات، آپدیت های آموزشی و سرویس های دوره ای دستگاه |
| گارانتی | یک سال گارانتی دستگاه جهت آسودگی خاطر شما عزیزان به جهت خرید و استفاده از دستگاه |
| اقلام همراه | 4 عدد گیره فلزی – دفترچه راهنما – ست 10 عددی ابزار دستگاه (شامل 4 عدد وی بیت ، سه عدد دریل و سه عدد فرز) – آموزش های کامل کار با دستگاه – کولت و فشنگی |
| جنس سازه | ورق سه میل فولادی با رنگ کوره جهت جلوگیری از خط و خش بدنه |
| استپ موتور ها | نما 17 گشتاور5 کیلوگرم سانتی متر |
| دقت حرکتی | 0.01 میلی متر |

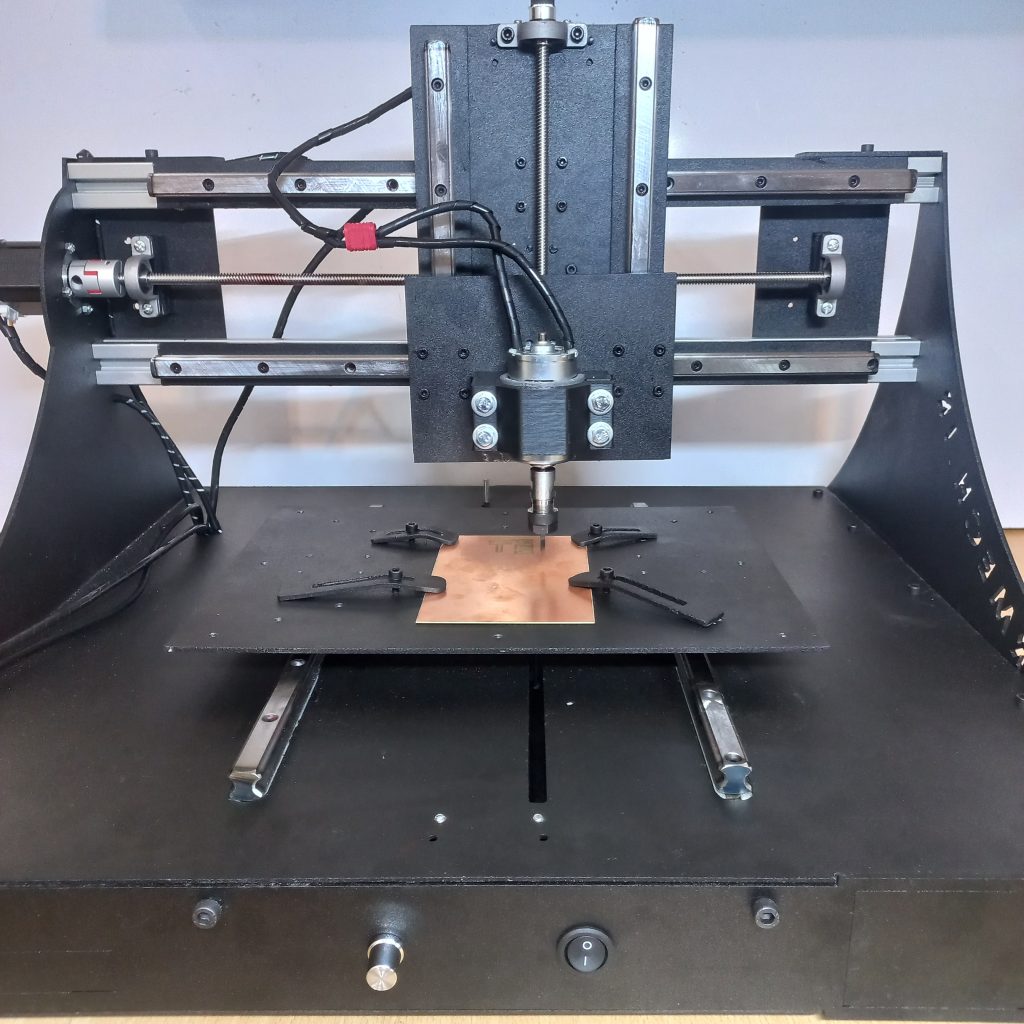

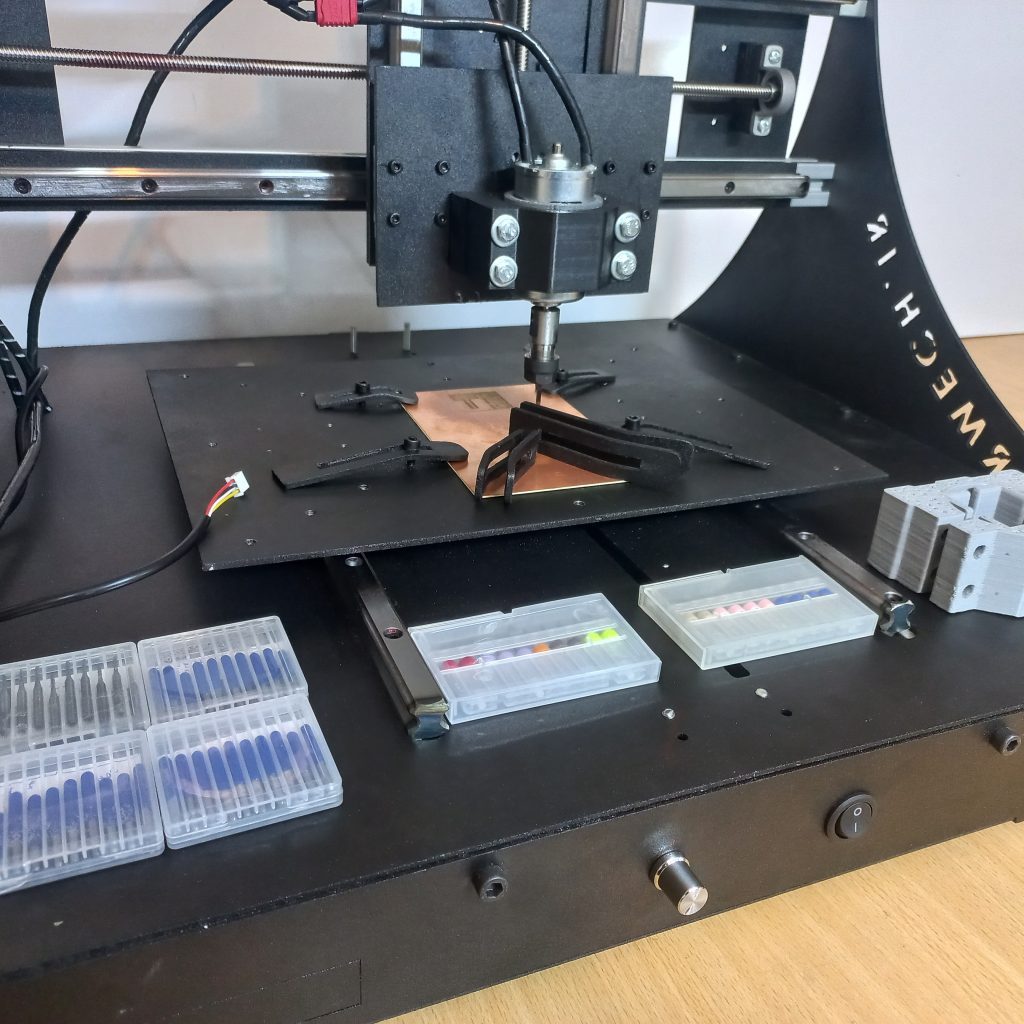

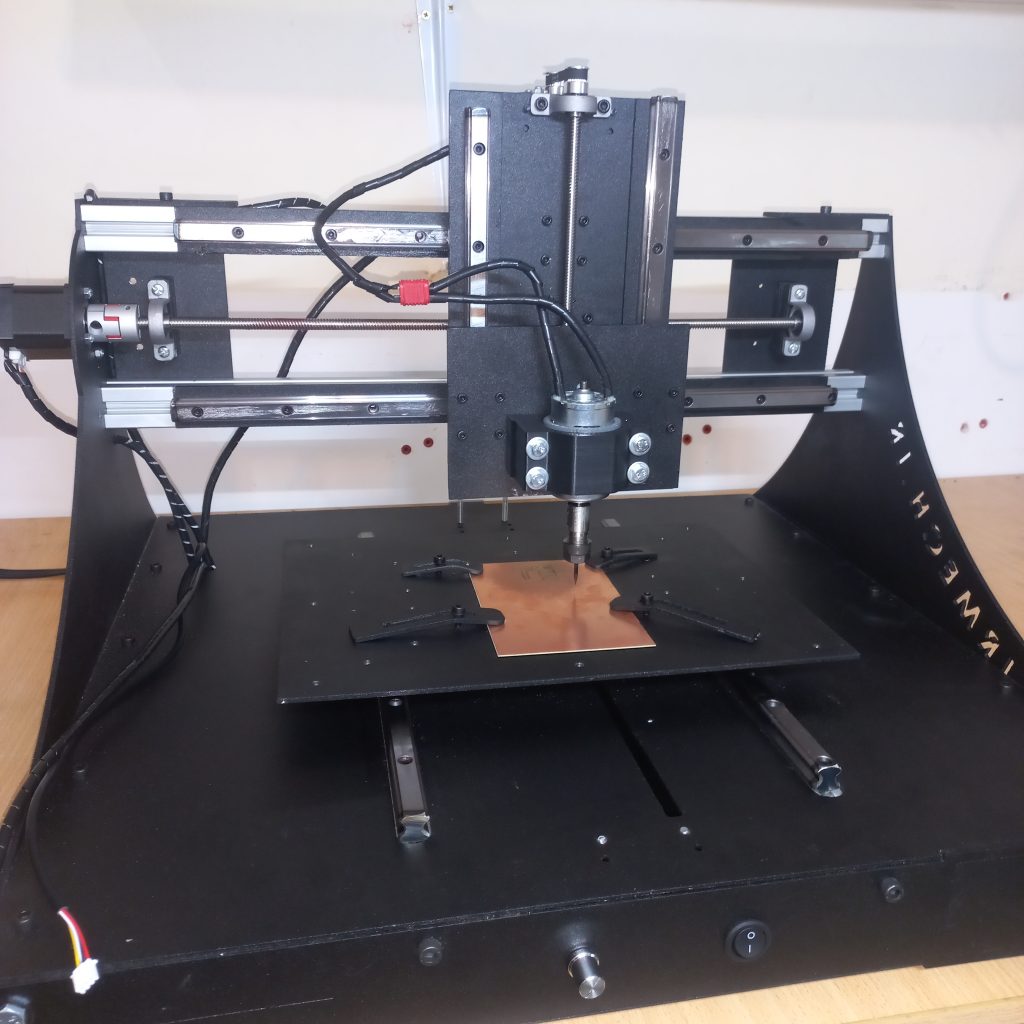

گالری دستگاه:
آموزش کار با دستگاه های سی ان سی پی سی بی
برای کار با انواع دستگاه های سی ان سی پی سی بی تولید ایران مکاترونیک ساعت ها آموزش برای شما عزیزان تدارک دیده ایم و هر گونه سوال شما را پاسخ داده ایم. در انتهای آموزش ها چند نمونه تولید برد از صفر تا صد را به صورت ویدویی برای شما قرار داده ایم تا شبیه سازی یک ساخت برد کامل باشد. همچنین تمام نرم افزار های لازم را از همان ورژنی که در آموزش ها توضیح داده شده برای شما قرار داده شده تا بدون هیچ مشکلی بتوانید دستگاه را به کار بزنید و از استفاده از دستگاه لذت ببرید.
اقلام همراه مدل zero
همراه با این دستگاه یعنی مدل دستگاه سی ان سی پی سی بی مدل zero مجموعه کامل آموزشی( به صورت یک لینک اینترنتی) و 6 عدد گیره فلزی و دفترچه راهنما و مجموعه 10 عددی ابزار ارسال خواهد شد تا به محض رسیدن دستگاه ، بتوانید کار با ان را شروع کنید.
برای اطلاعات بیشتر در مورد دستگاه و نحوه سفارش با شماره 09333505324 تماس حاصل فرمایید.
