صفر تا صد مراحل ساخت یک برد مدار چاپی (PCB) با دستگاه CNC PCB

در این مقاله میخواهیم مراحل ساخت برد PCB را با دستگاه های CNC PCB ایران مکاترونیک شرح دهیم. این پروسه به طور خلاصه شامل موارد زیر میباشد:

1- طراحی مدار در نرم افزار طراحی مانند Altium, proteus, sprint و …

2- تولید فایل G-code از مدار طراحی شده.

3- اجرای فایل G-code توسط دستگاه

طراحی برد PCB

برای ساخت برد PCB ابتدا لازم است بدانید که به چه روش میخواهید آنرا تولید کنید چرا که هر روش محدودید های خود را دارد. به عنوان مثال در روش تولید با دستگاه های سی ان سی باید از دقت دستگاه آگاه بود و متناسب با توان دقتی دستگاه، برد الکترونیکی خود را طراحی کنید. به عنوان مثال اگر دستگاه سی ان سی شما از دقت لازم برای ساخت ترک های 0.2 میلی متری برخوردار نیست پس نمیتوانید در برد خود از مسیر های 0.2 میلی متری استفاده کنید. در مراحل برد PCB، اولین مرحله طراحی برد در نرم افزاریست که به آن تسلط بیشتری دارید، در این مرحله هیچ فرقی نمیکند که با کدام یک از نرم افزار های طراحی برد را طراحی میکنید چرا که دستگاه اصلا با نرم افزار طراحی برد کاری نداشته و فقط فایل G-code ورودی خود را اجرا میکنید. به عنوان مثال به برد زیر که در نرم افزار Sprint layout طراحی شده دقت نمایید.

ساخت برد PCB
CNC PCB
ساخت برد PCB

مدار فوق مربوط به سیستم کنترلی یک ربات زمینی تحقیقاتی بوده که توسط دستگاه CNC PCB مدل میکرو قرار است آنرا تولید کنیم. ابتدا باید بررسی کنیم که با مشخصات برد فوق آیا قابل تولید توسط دستگاه مدل میکرو هست یا خیر. المان های به کار رفته در مدار فوق شامل قطعات SMD مانند مقاومت های 0403، ماژول NRF SMD و همچنین نوشته های مختلف و لوگو میباشد، با توجه به دقت 10 مکیرونی دستگاه مدل میکرو، این توانایی برای دستگاه وجود دارد. بنابرین کار ساخت این مدار توسط دستگاه را شروع میکنیم. همچنین از لینک های زیر میتوانید مشخصات دستگاه های CNC PCB تولید ایران مکاترونیک را مشاهده نمایید.

سی ان سی پی سی بی CNC PCB

PCB CNC Model Micro

دستگاه سی ان سی پی سی بی مدل میکرو

سی ان سی پی سی بی میکرو پلاس
PCB CNC

PCB CNC Model Micro plus

دستگاه سی ان سی مدل میکرو پلاس

پس از مرحله طراحی باید فایل خروجی طراحی را به G-code تبدیل کرد که این کار توسط نرم افزار های مربوطه که برای شما همراه دستگاه ارسال میشود انجام خواهد شد. در نهایت فایل G-code مانند زیر خواهد بود.

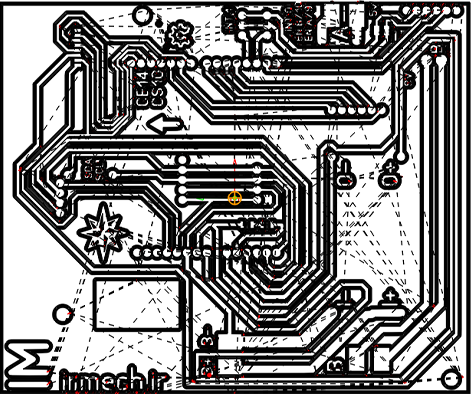

فایل G-code مدار طراحی شده

پس از بررسی دقیق فایل G-code خروجی و اطمینان از صحت کار دستگاه میتوانید ساخت برد را به ترتیب مراحل، یعنی ابتدا حک مسیر ها سپس دریل کاری برد و درنهایت برش دور مدار را آغاز کنید. پس از انجام مراحل مختلف برد خروجی حاصل خواهد شد. آنچه تا اینجا بیان شد خلاصه ای از مراحل کار دستگاه بود. پس از خرید، آموزش های کامل کار با دستگاه و همچنین نرم افزارها و ابزارهای لازم جهت کار با دستگاه همراه با دستگاه برای شما ارسال خواهد شد تا بدون هیچ مشکلی و بدون نیاز به هیچ چیز دیگری بتوانید دستگاه CNC PCB خود را راه اندازی کنید و به تولید برد های خود بپردازید. برد خروجی را در نهایت میتوانید مانند زیر تولید کنید.

cnc pcb
برد ربات تولید شده توسط دستگاه CNC PCB مدل میکرو

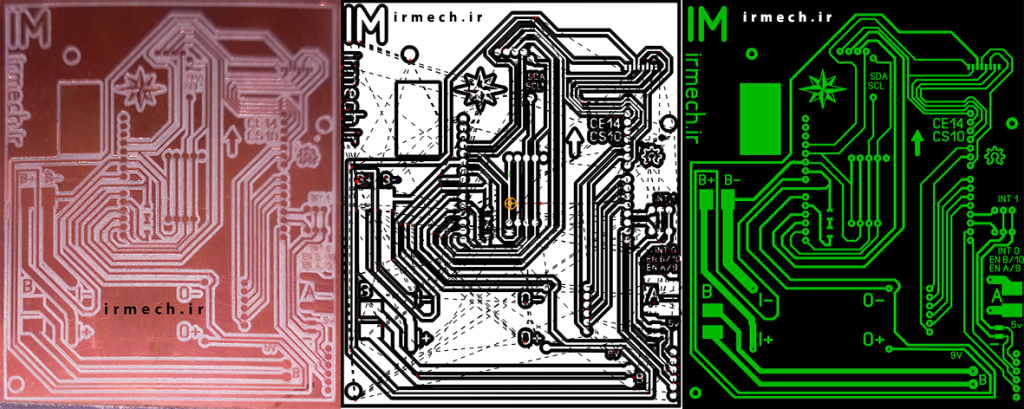

مراحل به ترتیب از چپ به راست در عکس زیر قابل نمایش است.

ساخت برد PCB
CNC PCB
سی ان سی پی سی بی
نمایی از مراحل تولید برد مدار چاپی توسط دستگاه CNC PCB تولید ایران مکاترونیک

برای دیدن ویدیوهای کار دستگاه ها همچنین میتوانید از لینک زیر دیدن فرمایید.

همچنین برای انتخاب دستگاه متناسب با نیاز خود میتوانید از لینک زیر به منظور مقایسه دو دستگاه CNC PCB میکرو و میکرو پلاس استفاده کنید.
