اگر شما هم در حوزه های مختلف مرتبط با الکترونیک فعالیت دارید و سر و کارتان با بستن ، ساختن یا تولید بردهای الکترونیکی ست حتما از سختی های بستن مدارهای دستی آگاه هستید. مدارهای دستی در تمام زمینه ها دارای مشکلاتی از قبیل غیر مطمئن بودن، خطایابی طاقت فرسا، نا منظم بودن برد، در هم تنیدگی سیم ها و هزاران مشکل دیگر برخوردارند. همچنین روش های سنتی ساخت برد با استفاده از اسید و ماژیک نیز مشکلات خود را دارد. از جمله این مشکلات میتوان به سمی بودن گاز های تولید شده حین فرایند، طولانی بودن فرایند، عدم انجام سوراخ کاری و برش کاری دور مدار، عدم دقت کافی برای المان های SMD و… اشاره کرد. به برد زیر دقت کنید :

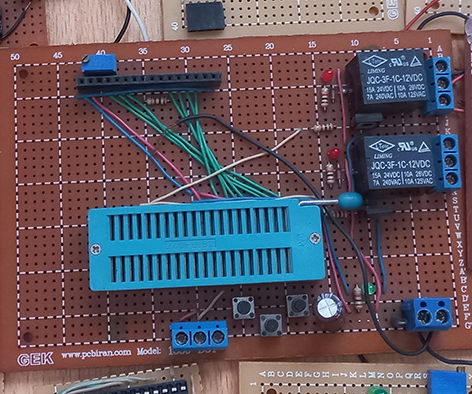

برد فوق که یک کنترلر ساده دماست و تعداد المان های الکترونیکی آن نیز بسیار کم است زمانی که به شکل دستی بسته میشود بسیار شلوغ و در هم تنیده به نظر می رسد. اما قسمت سخت تر ماجرا جاییست که شما میخواهید برد خود را عیب یابی کنید
بردهای الکترونیکی قلب تپنده بسیاری از دستگاههای الکترونیکی هستند. روشهای مختلفی برای ساخت این بردها وجود دارد که دو روش اصلی آنها، ساخت با دستگاه CNC PCB و ساخت بردهای دستی است. هر یک از این روشها مزایا و معایب خاص خود را دارند و انتخاب روش مناسب به نیازهای پروژه، دقت مورد نیاز و امکانات موجود بستگی دارد. در این مقاله، به بررسی تفاوتهای اصلی بین بردهای چاپ شده با CNC PCB و بردهای دستی میپردازیم.
۱. دقت و کیفیت
بردهای CNC PCB
- دقت بالا: دستگاههای CNC قادر به حکاکی مسیرهای بسیار باریک (تا ۰.۲ میلیمتر) و ایجاد سوراخهای دقیق هستند.
- کیفیت یکنواخت: به دلیل استفاده از ماشینآلات، کیفیت بردها در تمامی قسمتها یکسان است.
- قابلیت ساخت چند لایه: دستگاههای CNC میتوانند بردهای چند لایه با دقت بالا تولید کنند.
بردهای دستی
- دقت محدود: ساخت دستی مسیرها و سوراخها ممکن است با خطا همراه باشد، بهویژه در طرحهای پیچیده.
- کیفیت متغیر: کیفیت بردهای دستی به مهارت فرد سازنده بستگی دارد و ممکن است در قسمتهای مختلف متفاوت باشد.
- محدودیت در لایهها: ساخت بردهای چند لایه به صورت دستی بسیار دشوار و تقریباً غیرممکن است.
۲. سرعت ساخت
بردهای CNC PCB
- سرعت بالا: پس از طراحی و تنظیم دستگاه، ساخت برد با CNC در زمان کوتاهی انجام میشود.
- اتوماسیون: فرآیند ساخت کاملاً خودکار است و نیاز به دخالت دستی کمتری دارد.
بردهای دستی
- سرعت پایین: ساخت بردهای دستی زمانبر است، بهویژه برای طرحهای پیچیده.
- زمانبری: هر مرحله (مانند حکاکی مسیرها و سوراخکاری) باید به صورت دستی انجام شود.
۳. هزینه
بردهای CNC PCB
- هزینه اولیه بالا: خرید دستگاه CNC PCB هزینه بالایی دارد.
- هزینه عملیاتی پایین: پس از خرید دستگاه، هزینه ساخت هر برد نسبتاً پایین است.
- مقرونبهصرفه برای تولید انبوه: برای تولید تعداد زیاد برد، CNC گزینه بهتری است.
بردهای دستی
- هزینه اولیه پایین: ابزارهای مورد نیاز برای ساخت برد دستی (مانند هویه، ماژیک ضد اسید و مواد شیمیایی) ارزانتر هستند.
- هزینه عملیاتی بالا: برای هر برد، زمان و مواد بیشتری مصرف میشود.
- مناسب برای نمونهسازی: برای ساخت تعداد کم یا نمونههای اولیه، بردهای دستی مقرونبهصرفهتر هستند.
۴. پیچیدگی طرح
بردهای CNC PCB
- پشتیبانی از طرحهای پیچیده: دستگاههای CNC میتوانند طرحهای بسیار پیچیده با مسیرهای باریک و فاصله کم بین قطعات را اجرا کنند.
- قابلیت ساخت چند لایه: ساخت بردهای چند لایه با دقت بالا امکانپذیر است.
بردهای دستی
- محدودیت در پیچیدگی: ساخت دستی طرحهای پیچیده بسیار دشوار است و ممکن است با خطا همراه باشد.
- محدودیت در لایهها: ساخت بردهای چند لایه به صورت دستی تقریباً غیرممکن است.
۵. انعطافپذیری و تغییرات
بردهای CNC PCB
- انعطافپذیری کم: پس از طراحی و ساخت، ایجاد تغییرات در برد دشوار است.
- نیاز به طراحی دقیق: هرگونه تغییر در طرح نیاز به اصلاح فایلهای طراحی و ساخت مجدد دارد.
بردهای دستی
- انعطافپذیری بالا: در حین ساخت، میتوان تغییرات کوچکی در طرح ایجاد کرد.
- مناسب برای نمونهسازی: برای پروژههای آزمایشی که ممکن است نیاز به تغییرات مکرر داشته باشند، بردهای دستی گزینه بهتری هستند.
۶. تجهیزات و امکانات مورد نیاز
بردهای CNC PCB
- نیاز به دستگاه CNC: برای ساخت برد با این روش، به دستگاه CNC PCB نیاز است.
- نیاز به نرمافزار طراحی: طراحی برد باید با نرمافزارهای تخصصی مانند KiCad یا Eagle انجام شود.
بردهای دستی
- ابزارهای ساده: برای ساخت برد دستی، به ابزارهایی مانند هویه، ماژیک ضد اسید، مواد شیمیایی و فیبر مدار نیاز است.
- نیاز به مهارت: ساخت برد دستی به مهارت و تجربه نیاز دارد.
۷. کاربردها
بردهای CNC PCB
- تولید انبوه: مناسب برای تولید تعداد زیاد برد با کیفیت یکنواخت.
- پروژههای حرفهای: برای پروژههایی که نیاز به دقت و کیفیت بالا دارند.
- بردهای چند لایه: برای مدارهای پیچیده که نیاز به لایههای متعدد دارند.
بردهای دستی
- نمونهسازی: مناسب برای ساخت نمونههای اولیه و آزمایشی.
- پروژههای کوچک: برای پروژههای شخصی یا آموزشی که نیاز به تعداد کم برد دارند.
- یادگیری و آموزش: برای افرادی که میخواهند اصول طراحی و ساخت برد را یاد بگیرند.
نتیجهگیری
بردهای چاپ شده با CNC PCB و بردهای دستی هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب به نیازهای پروژه، دقت مورد نیاز، تعداد بردها و امکانات موجود بستگی دارد. برای تولید انبوه و پروژههای حرفهای، CNC PCB گزینه بهتری است، در حالی که برای نمونهسازی و پروژههای کوچک، بردهای دستی میتوانند مقرونبهصرفهتر و انعطافپذیرتر باشند.
